Konfigurasi Vlan 1 Router 2 Switch 8 PC Cisco Packet Tracer

Ifan-Ar -- kali ini saya akan memposting tantang vlan dan konfigurasinya. Apa itu Vlan?. Merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa  harus menuruti lokasi fisik peralatan. Tidak usah lama-lama mari kita mulai pratiknya. ( SIMAK BAIK ).

bahan-bahan yang digunkan:

• 9 buah pc
• 3 buah switch
• 1 buah router
• 1 buah server

langkah-langkah:

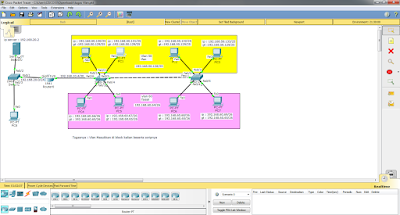

1. Buat lah tapologi seperti gambar diatas.
2. Masukan ip yang telah terterah, gambar di atas di semua pc.
3. Kita setting Switch 1.

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 50

Switch(config-vlan)#name ifan

Switch(config-vlan)#exit

Switch(config)#vlan 60

Switch(config-vlan)#name faisal

Switch(config-vlan)#exit

Switch(config)#do sh vlan

VLAN Name                             Status    Ports

---- -------------------------------- --------- -------------------------------

1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4

                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8

                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12

                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16

                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20

                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24

                                                Gig0/1, Gig0/2

50   ifan                             active

60   faisal                           active

1002 fddi-default                     active

1003 token-ring-default               active

1004 fddinet-default                  active

1005 trnet-default                    active

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2

---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

1    enet  100001     1500  -      -      -        -    -        0      0

50   enet  100050     1500  -      -      -        -    -        0      0

60   enet  100060     1500  -      -      -        -    -        0      0

Switch(config)#int range fa0/1-2

Switch(config-if-range)#sw

Switch(config-if-range)#switchport mod

Switch(config-if-range)#switchport mode ac

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#sw

Switch(config-if-range)#switchport ac

Switch(config-if-range)#switchport access vlan 50

Switch(config-if-range)#exit

Switch(config)#int range fa0/3-4

Switch(config-if-range)#sw

Switch(config-if-range)#switchport mod

Switch(config-if-range)#switchport mode ac

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#sw

Switch(config-if-range)#switchport ac

Switch(config-if-range)#switchport access vlan 60

Switch(config-if-range)#do sh vlan

VLAN Name                             Status    Ports

---- -------------------------------- --------- -------------------------------

1    default                          active    Fa0/5, Fa0/6, Fa0/7, Fa0/8

                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12

                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16

                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20

                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24

                                                Gig0/1, Gig0/2

50   ifan                             active    Fa0/1, Fa0/2

60   faisal                           active    Fa0/3, Fa0/4

1002 fddi-default                     active

1003 token-ring-default               active

1004 fddinet-default                  active

1005 trnet-default                    active

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2

---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

1    enet  100001     1500  -      -      -        -    -        0      0

50   enet  100050     1500  -      -      -        -    -        0      0

60   enet  100060     1500  -      -      -        -    -        0      0

1002 fddi  101002     1500  -      -      -        -    -        0      0

Switch(config-if-range)#exit

Switch(config)#int fa0/6

Switch(config-if)#swi

Switch(config-if)#switchport mod

Switch(config-if)#switchport mode tr

Switch(config-if)#switchport mode trunk

Switch(config-if)#

Switch#

         4. Setelah selesai setting Switch 1 --- kita setting Switch 2.

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 50

Switch(config-vlan)#name ifan

Switch(config-vlan)#exit

Switch(config)#vlan 60

Switch(config-vlan)#name faisal

Switch(config-vlan)#exit

Switch(config)#int range fa0/2-3

Switch(config-if-range)#swi

Switch(config-if-range)#switchport mod

Switch(config-if-range)#switchport mode ac

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#sw

Switch(config-if-range)#switchport ac

Switch(config-if-range)#switchport access vla

Switch(config-if-range)#switchport access vlan 50

Switch(config-if-range)#exit

Switch(config)#int range fa0/4-5

Switch(config-if-range)#sw

Switch(config-if-range)#switchport mod

Switch(config-if-range)#switchport mode ac

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#sw

Switch(config-if-range)#switchport ac

Switch(config-if-range)#switchport access vla

Switch(config-if-range)#switchport access vlan 60

Switch(config-if-range)#exit

Switch(config)#int fa0/1

Switch(config-if)#sw

Switch(config-if)#switchport mod

Switch(config-if)#switchport mode tr

Switch(config-if)#switchport mode trunk

          5. Setelah selesai setting Switch 2 --- kita setting Router 1.

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa0/0

%Invalid interface type and number

Router(config)#int gig0/0

Router(config-if)#ip add 192.168.10.5 255.255.255.252

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

Router(config-if)#exit

Router(config)#int gig0/0.50

Router(config-subif)#

%LINK-5-CHANGED: Interface GigabitEthernet0/0.50, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.50, changed state to up

Router(config-subif)#enc

Router(config-subif)#encapsulation do

Router(config-subif)#encapsulation dot1Q 50

Router(config-subif)#ip add 192.168.50.129 255.255.255.128

Router(config-subif)#no shut

Router(config-subif)#exit

Router(config)#int gig0/0.60

Router(config-subif)#

%LINK-5-CHANGED: Interface GigabitEthernet0/0.60, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0.60, changed state to up

Router(config-subif)#enc

Router(config-subif)#encapsulation do

Router(config-subif)#encapsulation dot1Q 60

Router(config-subif)#ip add 192.168.60.65 255.255.255.192

Router(config-subif)#exit

Router(config)#int gig0/1

Router(config-if)#ip add 192.168.20.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

          6. setelah selesai setting router 1 --- kita setting Server. ( seperti gambar dibawah).

         7. Kita buka web service yang ada di Server.

       8. Kita masukan Ip server. di (setiap PC).

       9. Kita buka Web Browser yang ada dipc.

Jika seperti gambar di atas konfigurasi vlan ada berhasil.
